LinkIt 7688: 初始化設置與常見問題

LinkIt 7688 的網路實在太雷了,特此紀錄筆記:


連接

將電源連接到兩個 Port 其中之一,讓他通電,就會自動打開 AP 模式。

設定

打開 Wifi 連接,連接上 LinkIt_Smart_7688 字樣的網路。

由於每個人的設定都不一樣,所以可以打開 Terminal 輸入 ipconfig getpacket en0 來找到 dhcp 位置,那個就是 mt7688 的主機位置。

如果你不想讓 MT7688 連接到其他 wifi ,請直接跳到下一個章節。

接著用瀏覽器連上 mt7688 的主機:
一開始設置好 root 密碼後,登入後台介面:

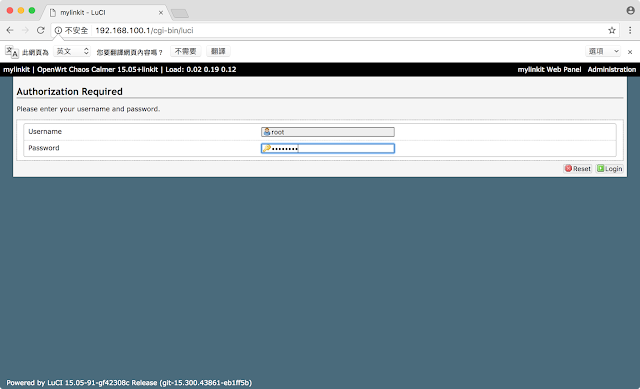

進入後選擇進入 OpenWrt:
密碼同管理介面。

進入設定後,請選擇上方的 Network 標籤,再選擇 wifi ,然後可以編輯第二個 SSID ,按下 EDIT 。

打開 EDIT 後,編輯你想要連線的 wifi SSID,記得加密設置 (忘記預先輸入 wifi 密碼可能會讓設備卡在連接,這樣你除了重設,永遠就連不上 mt7688 了)。
設定好之後記得打開 Enable:

故障排除

當你發現 MT7688 紅燈一直在閃,一秒閃兩次的那種,代表正在連接 wifi 中,而且是 "連不上" 的狀況,請注意,這個時候只能重設 wifi:


  • 重設 wifi 回到 AP Client 模式: 請按住 wifi 按鈕 5 秒後放開,就會重設
  • 原廠重設: 按住 Wifi 按鈕 20 秒以上,放開後就會重設,此時紅燈會維持恆亮,此時不要拔掉電源,大約等待 1 分鐘左右,系統會重設完畢,回到 AP 模式。

LED 狀態燈表:
圖出處: (原文連結)
若有需要,可以額外參考以下影片和文件:

  • https://www.youtube.com/watch?v=tajIyls6Axw
  • https://www.youtube.com/watch?v=kIG7qf0aChI
  • https://docs.labs.mediatek.com/resource/linkit-smart-7688/en/tutorials/wi-fi-led-states

連接進 Linux Kernel 寫 Blink

請打開 ssh,輸入 ssh [email protected] (或連接上的設備 ip),密碼同管理介面。

進入後,可以直接輸入 vi blink.py 來用 vim 建立一個檔案:

import mraa
import time

gpio = mraa.Gpio(21)

gpio.dir(mraa.DIR_OUT)

while True:
        gpio.write(1)
        time.sleep(1)
        gpio.write(0)
        time.sleep(1)
儲存後,輸入 python blink.py 就可以熱啟動程式。

至於 GPIO 腳為部分,數字請參考本表:


Reference:
http://oranwind.org/linkit-7688-linkit-smart-76887688-duo-ji-chu-jiao-xue/
MediaTek MT7688 Datasheet - MediaTek Labs
https://docs.labs.mediatek.com/resource/linkit-smart-7688/en
https://docs.labs.mediatek.com/resource/linkit-smart-7688/en/tutorials/linkit-smart-7688-duo
http://oranwind.org/linkit-7688-linkit-smart-76887688-duo-ji-chu-jiao-xue/
http://makerpro.cc/2016/04/how-to-control-7688-gpio-without-libmraa/
https://labs.mediatek.com/en/chipset/MT7688
http://mt7688jackychi.blogspot.tw/2016/07/mt7688duo.html
https://docs.labs.mediatek.com/resource/linkit-smart-7688/en/tutorials/wi-fi-led-states
https://www.youtube.com/watch?v=kIG7qf0aChI
https://www.youtube.com/watch?v=tajIyls6Axw
http://wiki.seeedstudio.com/wiki/LinkIt_Smart_7688
https://docs.labs.mediatek.com/resource/linkit-smart-7688/en/tutorials/wi-fi-led-states
https://www.youtube.com/watch?v=tajIyls6Axw
